Placas de circuitos construidas sobre laminados Rogers para diseños de RF y microondas.
Los materiales Rogers se utilizan ampliamente cuando se necesitan propiedades dieléctricas estables y bajas pérdidas. Seleccionamos un grado con usted en función de la frecuencia, la pérdida y los objetivos térmicos, analizamos las construcciones híbridas y verificamos la disponibilidad antes de la cotización.
| Posicionamiento | RF / Microondas | |
|---|---|---|
| Estándar/prototipo | Producción avanzada/en masa | |
| Rogers | RO3003/3006/3010/3035, RO4003C, RO4350B, RO4360G2, RO4835, RO4450 | Disponible bajo petición |
Fuente: Libro de trabajo sobre capacidades de ShinePCB, descripción general de navegación. Los valores se confirman con sus archivos y las instalaciones asignadas durante la revisión de ingeniería; Los certificados están disponibles bajo petición.
| Materiales | Serie | Tg | No sé | Df | Uso típico |
|---|---|---|---|---|---|
| Rogers RO3003 | RO3000 | — | 3.00 @ 10 GHz | 0.0013 | Microondas y RF |
| Rogers RO3006 | RO3000 | — | 6.15 @ 10 GHz | — | Microondas y RF |
| Rogers RO3010 | RO3000 | — | 10.2 @ 10 GHz | — | Microondas y RF |
| Rogers RO3035 | RO3000 | — | 3.50 @ 10 GHz | 0.0017 | Microondas y RF |
| Rogers RO4003C | RO4000 | >280 °C | 3,38 (proceso Dk) a 10 GHz | 0.0027 | RF y microondas; tableros híbridos |
| Rogers RO4350B | RO4000 | >280 °C | 3,48 (proceso Dk) a 10 GHz | 0.0037 | RF y microondas; tableros híbridos |
| Rogers RO4360G2 | RO4000 | — | — | — | RF y microondas; tableros híbridos |
| Rogers RO4835 | RO4000 | — | — | — | RF y microondas; tableros híbridos |
| Rogers RO4450 | Material de unión | — | — | — | Unión por laminación híbrida RF |
Fuente: Libro de trabajo de capacidades de ShinePCB, hoja de materiales. Dk, Df y Tg son valores típicos de la hoja de datos del proveedor (la frecuencia de prueba se muestra donde la fuente lo indica). Describen el laminado, no el tablero terminado. Las calificaciones están disponibles a pedido y se confirman con disponibilidad durante la revisión de ingeniería. "—" significa que no aparece ningún valor en la fuente.
Construcciones de placas de la presentación de la empresa ShinePCB, no referencias de clientes.
Compilaciones a partir de la presentación de la empresa ShinePCB. Ilustran el alcance del proceso y no son referencias de clientes.
Cada pedido sigue la misma secuencia controlada. Los requisitos de prototipo y producción se revisan por separado.
Gerber u ODB++, se verifica que los datos de perforación, los planos y las cantidades estén completos.
Los puntos abiertos sobre fabricabilidad, materiales o procesos especiales se envían antes de la cotización.
La construcción, el laminado y el acabado se confirman con usted y se escriben en el pedido.

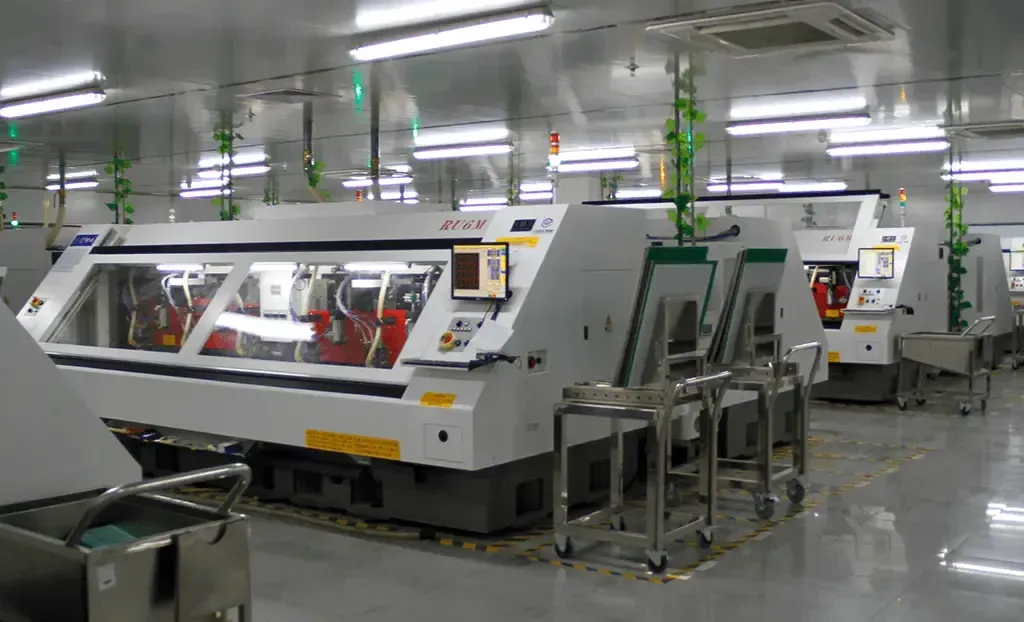

El pedido se entrega a la instalación cuyo proceso y calificación se ajustan a los requisitos.
La inspección y prueba eléctrica siguen los métodos acordados para su pedido.
Los tableros se empaquetan y envían según los términos de entrega confirmados.
Comience con los detalles que tiene: ingeniería solicitará cualquier otra cosa necesaria para la revisión.
Los datos Gerber, BOM y de diseño del cliente se administran bajo un sistema de seguridad de la información ISO/IEC 27001 y se comparten solo dentro de su proyecto.
Sí. Especifique la calificación y le confirmaremos la disponibilidad y el procesamiento durante la revisión.
Los valores de los proveedores son datos materiales, no garantías de fabricación.
